Ahoj všichni,
muj první dotaz se bude týkat návrhu napájení.Přidal sem si do auta zesilovač MacAudio Z 2200 a muj hlavní 60 A jistič mi vypadává.Může mi někdo poradit jak zjistit hodnotu pojistky a průřezu kabelů? Dík

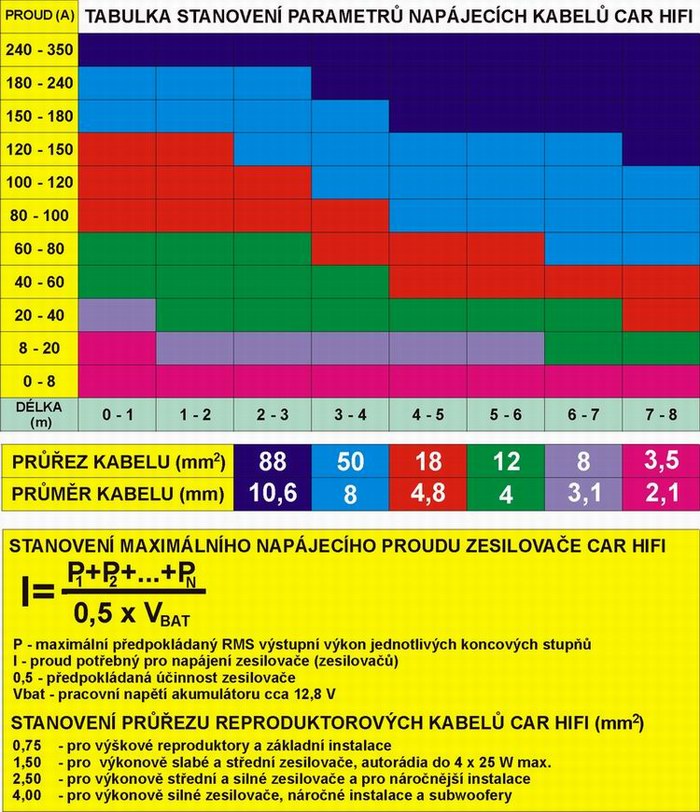

tady ti poskytnu přehlednou tabulku, je lehce předimenzovaná. (tu jsem našel kdysi na netu, nejsem autorem)
jinak napiš co máš všechno za zesilovače, délku kabelu, baterku, momentální průřez kabelu. pokud bys dal silnéjší pojistku na slabý kabel, zesiky by nedostaly potřebnou šťávu.
25.06.2009, 20:49 |
koupi no a jaký máš průměry kabelů to je důležitý
25.06.2009, 20:58 |
koupi | Upraveno: 2009-06-25 21:04:56
Podle mě je ta tabulka předimenzovaná jak píše Bladzej stačí se držet nějakýho základu nabo určení výrobcem a je to OK
4A na 1mm kabelu je v pohodě jen na ten zesík Z2200 musíš mít min 16mm kabel
Ta tabulka je super,mám pocit,že sem jí před lety viděl v nějakým časopise.Baterku mám jednu obyčejnou asi 65 Ah a poblíž zesilovačů mám ještě Vartu asi 30 Ah.Obě jsou paralelně propojený.Průřez kabelu je asi 18 mm2 a dýlka to třech metrů.Mám ho v autě přes pět let,takže nevim přesně.Zesilovače jsou dva.MacAudio Z 2200, ten by podle výrobce měl dosahovat sin.výkonu 2x300 W do 2 Ohmů
[ Link ] a Sony XM 754HX - 4x100W do 2 Ohmů
[ Link ] .Pak ještě 12V/160W zdroj pro PC a k 7" LCD přijde ještě 22".
Ten výkon není sinusový, ale RMS a bude asi i tak o něco nižší.
[ Link ] Ked si zadas vykony tak ti vyjde realny odber a ubytok na cabli pri danom priereze a dlzke. Strata by nemala byt vacsia ako 0,2V
26.06.2009, 09:32 |
koupi Použil bych 35mm a pojistku 80-100A a mělo by to být v pohodě. Na ten z2200 tu 16mm a na ten sony 10mm a máš to 25mm a pak ten zdroj a lcd se do toho vejde a ještě zbyde.Tohle je můj návrh
Dík za tabulku Siggi_z_BA.A jestli dobře počítám tak i s 18 mm bude úbytek 0,148 V.Upgrade udělam postupně.Nejdřív teda vyměnim jistič za pouzdro s 80 A pojistkou.Časem určitě dojde i na 35 mm kabely.
26.06.2009, 18:18 |
koupi | Upraveno: 2009-06-26 18:23:02
to už tu někdo psal nemůžeš dát na 16mm kabel 80A pojistku ten kabel to nevidrží nebude dostatečný zasobení proudu pro oba zesíky bede ti to kolísat nebo vypínat v nejhorším případě by mohla chytnout kabeláž.a nezapomen taky na mínus co vede k baterce seriově tam bývá max. 16mm tak až budeš dávat tu 35mm tak taky na mínus u barerky ke kastly pokud nebudeš tahat i mínus bloků.
Třeba udávaj u napájecího kabelu dragster 20mm -
napájecí kabel (+)
1 x 20 mm
konstrukční materiál: Ag (stříbro)
síla pramenů: 0,12 mm
vysoká flexibilita
barva: stříbrná
určeno do zátěže 150 A
cena za 1 m
já mám součet 165A celkem a mám tam 35mmje lepší tam mít rezervu
Pokud se nepletu.Tak mě opravte
